Zateplené lemovanie FAKRO EZV-A XDP

Popis

Tesniace lemovanie EZ umožňuje tesné spojenie okna s profilovanými strešnými krytinami, ako je napr: škridla, profilovaná plechová krytina. Je to univerzálne lemovanie, ktoré môže byť prispôsobené nielen profilovaným krytinám, ale aj všetkým druhom strešných krytín s výškou profilu do 45 mm. Štandardne je určené na montáž samostatného okna v ploche strechy. Je dostupné aj v modulovej verzii pre zostavy okien.

Je dostupné aj v modulovej verzii pre zostavy okien:

• pri montážnej hĺbke N a V pre vodorovné, zvislé a blokové zostavy,
• pri montážnej hĺbke J pre vodorovné zostavy.

Toto lemovanie je dostupné v niekoľkých typoch, vďaka čomu je možné okno montovať v troch rôznych montážnych hĺbkach: N (+ 3 cm), V (0), J (- 3 cm).
Štandardná hĺbka montáže okna s použitím tesniaceho lemovania EZ je V - verzia EZV-P.

Rozsah montáže v strechách so sklonom:
od 15° do 90° pre montážnu hĺbku N a V,
od 20° do 90° pre montážnu hĺbku J.

Tesniace lemovanie EZV-A XDP je zložené zo štandardného lemovania EZV-A (1) a zatepľovacej súpravy XDP. Súčasťou XDP je parotesná manžeta (2) z termoizolačného materiálu (3) zhotoveného z prírodnej, špeciálne impregnovanej ovčej vlny.

Konštrukcia lemovania

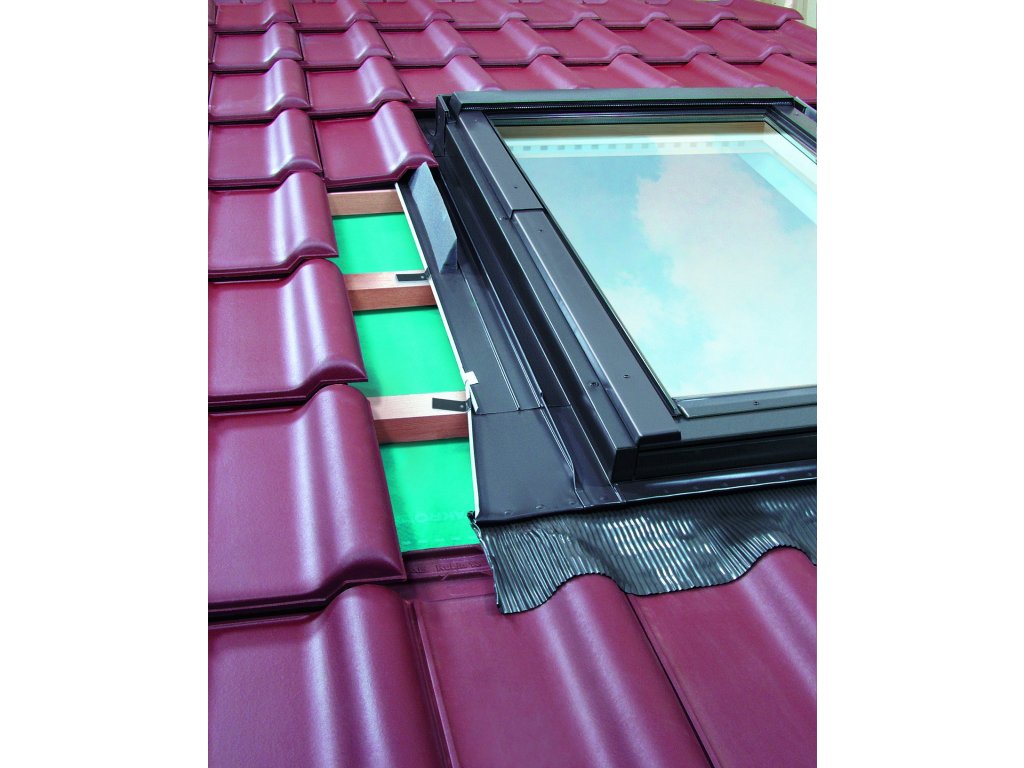

Tesniace lemovanie sa skladá zo štyroch základných častí (spodná, dve bočné a horná časť).
Spodná časť je kvôli tesnému napojeniu na strešnú krytinu zakončená tvarovateľnou manžetou s aplikovanou butylovou lepiacou páskou. Súčasťou lemovania je drážka pre odvod vody a kondenzátu a tiež tesniace kliny, ktoré chránia krytinu pred dažďom, snehom a ostatnými nečistotami.

Prvky lemovania

1 — spodná časť lemovania s tvarovateľnou manžetou šírky 165 mm
2 — bočné časti
3 — horná časť lemovania
4 — prúžky plechu na prichytenie k latám
5 — drážka na odvod vody
6 — tesniace kliny
